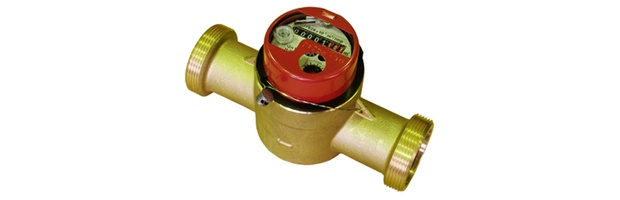

Водосчетчики крыльчатые СКБ

Описание

Водосчетчики крыльчатые СКБ холодной и горячей воды с диаметрами условного прохода 20, 25, 32, 40 мм, изготовленные по ТУ 4213-012-219029-2003, предназначены для измерения и учета объема воды по СанПиН 2.1.4.1074, протекающей в системах холодного (от 5° до 50° С) и горячего (от 5° до 90° С) водоснабжения при давлении до 1,6 МПа (16 бар).

Конструкция счетчика защищена патентом на изобретение № 215642.
Счетчики соответствуют требованиям ГОСТ Р 50601, ГОСТ Р 50193 и международного стандарта ISO 4064.
Счетчики соответствуют метрологическому классу В по ГОСТ Р 50193 при установке на горизонтальных трубопроводах индикаторным устройством вверх и классу А — на наклонных и вертикальных трубопроводах.
Счетчики могут комплектоваться тремя типами механических и электронным индикаторными устройствами, показывающими измеренный объем в «м3» и его долях:

с пятью роликовыми указателями (черного цвета), показывающими измеренный объем в «м³» (тип 1);
с шестью роликовыми указателями, пять из которых (черного цвета) показывают измеренный объем в «м³», а шестой (красного цвета) — десятые доли «м³» (тип 2);
с восемью роликовыми указателями, пять из которых (черного цвета) показывают измеренный объем в «м³», а три (красного цвета) — кратные доли «м³» (тип 3);
с электронным индикаторным устройством, имеющим жидкокристаллический дисплей, на который циклически выводятся значения измеренного объема, архив значений объемов за 5 (пять) календарных месяцев и текущего расхода (тип 4).

Счетчики могут дополнительно комплектоваться датчиком для дистанционной (телемеханической) передачи низкочастотных импульсов с коэффициентом передачи импульсов (ценой импульса) 10 л/имп, который указывается в разделе 14 паспорта. Стандартное значение коэффициента передачи импульсов — 10 л/имп (0,01 м³/имп).
Счетчики по устойчивости к воздействию температуры и влажности окружающего воздуха соответствуют климатическому исполнению УХЛ категории размещения 4.2 по ГОСТ 15150, а поставляемые на экспорт, соответствуют климатическому исполнению ТВ категории размещения 3 по ГОСТ 15150.
